相匹配電纜組件是一套經過精密制造和測試的射頻電纜，其電氣長度（相位長度）或相位容差在指定頻率下與最終用戶的規格相匹配。這些組件確保信號的時間同步，使它們能夠協同工作，而不是相互干擾。這種同步性對于所有對信號完整性和準確性至關重要的應用來說都是必不可少的。電氣長度匹配涉及信號路徑的校準，以確保信號能夠同時到達目的地。在高速應用中，任何微小的延遲都可能導致信號退化、數據丟失或系統故障。隨著行業對更快、更高效系統的需求不斷增加，電氣長度差異已顯著減少，這進一步提高了對保持精確測量的電纜的要求。





相匹配電纜組件的重要性



在快速發展的電子世界中，精度和可靠性始終是關鍵因素，尤其是在集成天線接收系統、軍事、航空航天、商用雷達、測試與測量、電信、工業射頻以及微波應用等領域。技術的不斷進步以及對電氣元件性能和可靠性的更高要求，使得電纜/電纜組件的構造變得更加重要。其中，電氣長度匹配規格已收緊至小于一或兩度。這一轉變要求各種電纜樣式在機械精度上做出顯著改進，以滿足當今應用的嚴格要求。相匹配電纜的主要優勢包括：



最佳精度：相匹配電纜能夠提供精確的信號時間關系，這對于任何微小偏差都可能導致重大誤差的系統來說至關重要。



提升信號完整性：相匹配電纜有助于保持傳輸信號的完整性。通過減少反射并最小化損耗，這些電纜確保信號在整個傳輸過程中保持強勁清晰。



測量結果的一致性：在高精度測試中，一致性至關重要。相匹配電纜為測量提供了可靠的基礎，確保可重復的長期性能。



減少校準工作：由于電纜的時序關系是固有的，因此需要大量重新校準的需求被最小化，從而讓工程師有更多時間專注于分析和解讀。



相匹配電纜組件的制造過程

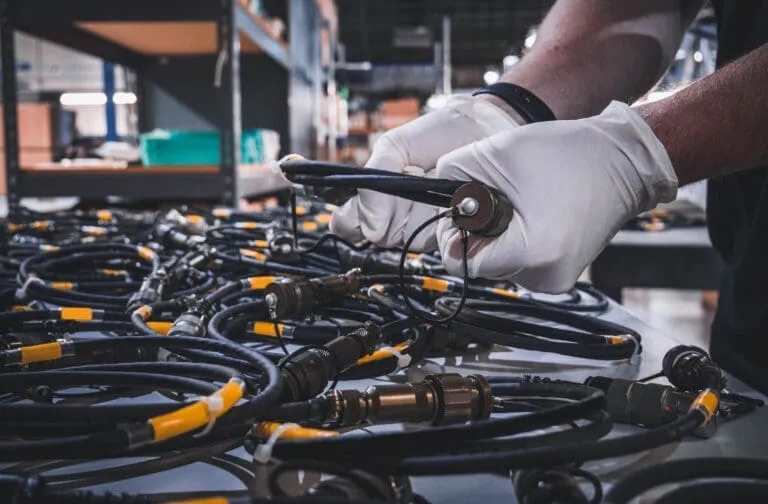

相匹配電纜的多方面制造需要專用設備和熟練的技術人員。隨著對這些組件需求的不斷增長，遵守制造標準至關重要。行業領先技術加上經驗豐富的專業團隊，是確保制造商的相匹配組件符合當今技術環境嚴格要求所必需的。



機械精度要求



為滿足制造商的要求，制造商已專注于電纜結構的機械方面。電纜設計和建造的精度已取得顯著進步：



材料選擇：材料的選擇對電纜性能至關重要?，F(xiàn)在標準是使用高質量的導體和絕緣體，這允許優化信號完整性以及減少損耗。先進材料進一步影響電纜的整體耐用性和靈活性，使其適用于各種應用。



制造技術：制造工藝的創新使電纜的尺寸和特性控制更加精確。包括精密擠出和先進繞制技術在內的工藝確保電纜按照精確規格制造，最大限度地減少可能影響電氣性能的變化。



測試和質量控制：在電纜制造過程中，嚴格的測試規程現已必不可少。先進測試方法的應用使制造商能夠在產品上市前驗證其是否符合所需的電氣長度匹配標準。這種對質量的承諾確保最終用戶獲得可靠、高性能的電纜。



典型應用



大多數最終用途應用包括相控陣列，這是一種由多個天線或傳感器協同工作以控制和定向信號發射或接收的復雜系統。通過調整每個獨立單元的相位，系統可以引導能量束（如無線電波、聲波或光），而無需物理移動。應用包括：



航空航天與軍事：在電子戰中，相匹配電纜組件被采用，因?yàn)檫@些任務關鍵系統要求精確的時序和信號完整性以實現最佳性能。



雷達技術：在空間、空中或地面運行，現代雷達技術采用定時組件以準確監測和跟蹤大量目標。得益于相匹配電纜的優勢，先進的雷達技術能夠準確跟蹤和可視化目標。



醫療設備：核磁共振成像（MRI）設備和計算機斷層掃描（CT）掃描儀依賴高頻組件，包括相匹配的同軸電纜。它們的使用有助于優化 CT 圖像的清晰度和精確度，最終有助于改善患者治療效果。



通信系統：通信衛星與蜂窩基站利用相匹配的同軸電纜，以確保基站與系統之間的通信同步，保障系統可靠性。MIMO（多輸入多輸出）技術需要相匹配的電纜，以確保信號保持同步，提升整體系統性能。



測試與測量設備：在精度至關重要的應用中，相匹配是關鍵因素。



相位匹配協議



射頻電纜在協同使用時必須匹配以實現最佳性能。匹配可能需要對成對電纜或整批電纜進行，每批電纜都需要精確度和獨特的制造協議。匹配協議包括：



相對匹配：一組電纜之間將具有相同的相位關系，但并非所有組別都具有相同的相位。



絕對匹配：一組中的每根電纜都必須處于同一相位，匹配到客戶定義的長度。



實現相位匹配的生產規程包括：



線纜必須被切割成完全相同的長度，并且具有非常嚴格的公差，同時還需要完全相同地組裝起來，以通過嚴格的物理公差來滿足性能標準。線纜在生產過程中進行相位匹配，并在網絡分析儀上進行測試以驗證。



在某些應用/要求中，僅設置物理長度不足以達到性能目標。在這些情況下，會采用“按長度修剪”協議。評估組件的測量值，并將線纜縮短，直到其性能滿足所需標準。



相匹配電纜組件技術的未來發展方向



驅動相匹配電纜組件需求的最重要趨勢之一是向更高頻率遷移，特別是在毫米波范圍。隨著 5G 通信、汽車?yán)走_(dá)和衛星系統等應用的發展，精確的相位控制變得日益關鍵。在這些高頻下，微小的相位差異可能導致信號處理和數據傳輸出現重大誤差。挑戰在于在各種環境條件和電纜長度下保持相位穩定性。工程師需要開發創新的解決方案，不僅要滿足這些嚴格的要求，還要確保性能隨時間保持一致。這將可能引發研發的激增，重點關注先進的電纜設計和制造技術。



更高集成度：復雜系統的緊湊解決方案



隨著技術進步，系統內部更高程度的集成趨勢不可避免。設備將變得更加緊湊，需要相匹配的電纜組件無縫地融入更小的設計形式，同時不犧牲性能。集成的需求將推動緊湊型解決方案的進步，這些解決方案將多種功能無縫集成到一個組件中。制造商將需要專注于創建既節省空間又能管理集成系統復雜性的相匹配的電纜組件。組件可能包含多芯電纜或混合組件，以及多種信號類型，所有這些都保持指定的相位關系。



創新材料：卓越性能的關鍵



隨著行業尋求優化相位穩定性和靈活性，研究人員正在研究一系列能夠承受高頻應用嚴苛條件的創新材料。具有優異介電性能的先進材料可以顯著減少信號損失，同時提高相位精度；而能夠在彎曲和扭曲時保持性能的柔性材料，對于空間有限且需要移動的設計至關重要。這些材料的發展無疑將優化相匹配電纜組件的性能，同時提高其在各行業的適用性。
